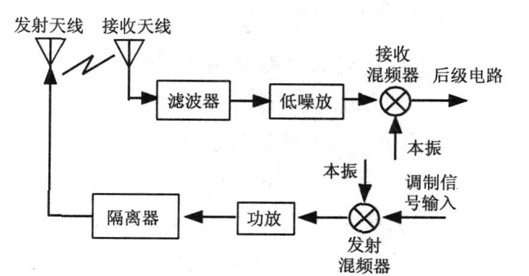

對于射頻模塊的組成先要知道它的原理，清楚射頻模塊的原理之后，就不難理解射頻模塊的組成部分。射頻模塊是由接收天線→濾波器→低噪放→本振接收混頻器→后級電路，再從調制信號輸入→本振發射混頻器→功放→隔離器→發射天線，這就是射頻模塊的原理。

    那么射頻模塊的組成又是什么呢？

    射頻模塊因應用場所的不同其組成會有所不同，但基本模塊大多數都是由電子標簽、閱讀器(Reader)和數據交換與管理系統(Processor)三大部分組成。

    電子標簽(或稱射頻卡、應答器等)，由耦合元件及芯片組成，其中包含帶加密邏輯、串行EEPROM(電可擦除及可編程式只讀存儲器)、微處理器CPU以及射頻收發及相關電路。電子標簽具有智能讀寫和加密通信的功能，它是通過無線電渡與讀寫設備進行數據交換。工作的能量是由閱讀器發出的射頻脈沖提供。

    閱讀器，有時也被稱為查詢器、讀寫器或讀出裝置，主要由無線收發模塊、天線、控制模塊及接口電路等組成。 閱讀器可將主機的讀寫命令傳送到電子標簽，再把從主機發往電子標簽的數據加密。將電子標簽返回的數據解密后送到主機。數據交換與管理系統主要完成數據信息的存儲及管理、對卡進行讀寫控制等。

    管理系統：后臺數據庫，保存和處理數據。

    這前后的組成就構建了射頻模塊，主要應用的場所超市，商場，服裝店，圖書店等場所的出入口。
